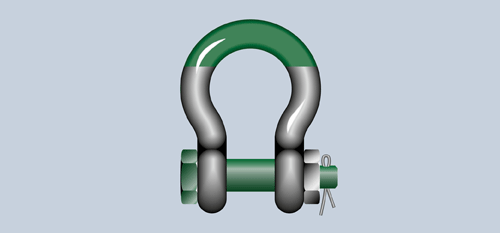

G-5263 âncora parafuso

Material	: Corpo e pino em aço alloy, temperado e revenido.
Fator de segurança	: 5:1
Norma	: ASME B30.26, Fed. Spec. RR-C-271*** Tipo IVA Classe 3, grau B
Acabamento	: Galvanização a quente (175t é pintada).
Temperatura	: -20°C até +200°C
Certificação	: 2.1 \| 2.2 \| 3.1 \| MTCa \| MTCb* \| LROS* \| CE \| ABS PDA \| ABS MA

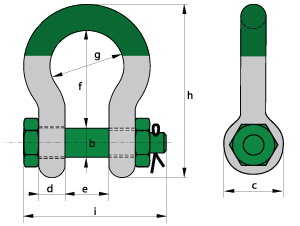

CMT (t)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	g (mm)	h (mm)	i (mm)	Peso (kg)
3,3	16	34	13	22	51	32	89	92	0,4
5	19	40	16	27	64	43	110	98	0,73
7	22	46	19	31	76	41	129	114	1,19
9,5	25	52	22	36	83	58	144	130	1,73
12,5	28	59	25	43	95	68	164	150	2,56
15	32	66	28	47	108	75	185	166	3,6
18	35	72	32	51	115	83	201	178	4,95
21	38	80	35	57	133	92	227	197	6,62
30	42	88	38	60	146	99	249	217	8,11
40	50	103	45	74	178	126	300	260	15
55	57	117	57	83	197	138	341	303	23
85	70	143	70	105	260	180	437	363	44
120	83	162	83	127	329	190	535	425	72
150**	95	208	95	147	400	238	647	524	112
175**	108	238	105	169	410	275	688	567	160
Demais tamanhos e modelos sob consulta
**Manilhas 150 e 175t: Parafuso arredondado e não de acordo com ABS Type Approval
