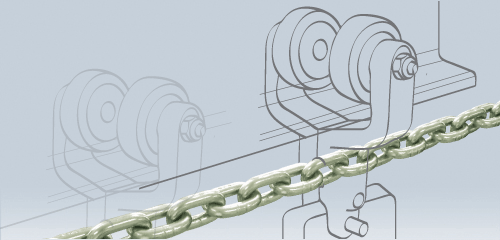

Transportador Aéreo
Utilizadas em equipamentos de produção em série, as correntes RUD têm o objetivo de movimentar o sistema, sendo aplicadas em diversos segmentos como linha de abatedouros, linhas de montagens e pintura, linhas de pré-tratamento, entre outros. Fornecidas com dimensões para variadas aplicações.
|

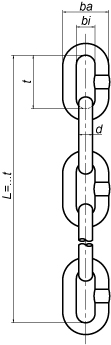

Corrente |
Largura da Corrente |
Peso |
Carga de Ruptura |
Diâmetro x Passo (mm) |
bi Mín (mm) |
ba Máx (mm) |
kg/m |
kN |
8 x 25,4 | 9,4 | 26 | 1,35 | 40 |
8 x 31 | 10,3 | 28 | 1,3 | 40 |
10 x 30 | 13,5 | 36 | 2,2 | 64 |
10 x 38 | 12,5 | 34 | 2,1 | 64 |
13 x 39 | 17,5 | 46,8 | 3,7 | 106 |
13 x 45 | 18 | 47 | 3,5 | 106 |
14 x 50 | 16,3 | 47 | 4 | 128 |
16 x 45 | 19,2 | 58 | 5,8 | 160 |
16 x 48 | 21,5 | 57,6 | 5,7 | 160 |
16 x 56 | 22 | 58 | 5,2 | 160 |
16 x 64 | 20 | 55 | 5,1 | 160 |
|
Correntes tratadas conforme RUD 40 c-G / RUD 40c-G/S3. Fornecidas calibradas. Tensão de ruptura de 400 N/mm². Dureza superficial de 820 HV. Após o fornecimento, não é recomendada a inserção de acessórios por solda.
Emenda com Parafuso Passante
Parafuso allen sem cabeça conforme DIN 913-10.8
|
Corrente Diâmetro x Passo | Parafuso | Peso (kg) | Carga de Ruptura (kN) |
6 x 27,5 | M4 X 20 | 0,016 | 22 |
6 x 32,2 | M4 X 20 | 0,018 | 20 |
8 x 24 | M5 X 30 | 0,04 | 40 |
8 x 25,4 | M5 X 30 | 0,04 | 40 |
8 x 31 | M5 X 35 | 0,04 | 38 |
10 x 30 | M6 X 35 | 0,07 | 56 |
10 x 38 | M6 X 45 | 0,08 | 56 |
13 x 39 | M8 X 45 | 0,14 | 104 |
13 x 45 | M8 X 50 | 0,16 | 104 |
14 x 50 | M8 X 50 | 0,21 | 111 |
16 x 45 | M10 X 55 | 0,26 | 167 |
16 x 48 | M10 X 60 | 0,27 | 130 |
16 x 56 | M10 X 70 | 0,29 | 150 |
16 x 64 | M10 X 80 | 0,31 | 142 |
|
Emenda Compacta RS
Parafuso allen com cabeça escareada DIN 7991.
|
Corrente Diâmetro x Passo | Parafuso | Peso (kg) | Carga de Ruptura (kN) |
10 x 38 | M6 | 0,1 | 64 |
14 x 50 | M8 | 0,25 | 128 |
16 x 64 | M10 | 0,5 | 160 |
|

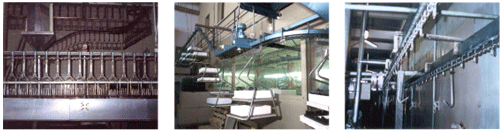

Exemplo de Aplicação
