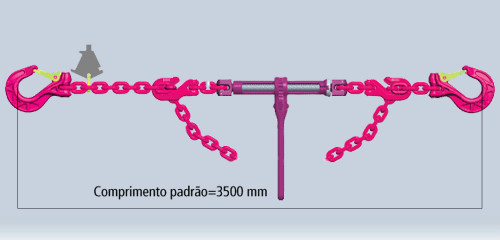

Linga de amarração grau 10 com catraca de tensionamento

>

Descrição	Força de tensão padrão (daN*)	Capacidade de amarração (kN**)	Carga de ruptura (kN**)	Informe o comprimento	Solicitar Orçamento
GAKO 6	1500	30	60	mm
GAKO 8	2500	50	100	mm
GAKO 10	2800	80	160	mm
GAKO 13	3600	134	265	mm
GAKO 16	3600	200	400	mm
* A medida de 1 daN corresponde a aproximadamente 1 kg
** A medida de 1 kN corresponde a aproximadamente 100 kg
Fator de segurança 2:1

Sistema de Classifição em Grau

A classificação do grau da corrente é conferida de acordo com a tensão de ruptura, ou seja, a capacidade da corrente.

A corrente grau 8 é aquela que suporta de 800N/mm2 ou mais.
A corrente grau 10 é a corrente que suporta 1000N/mm2 ou mais.
A corrente grau 12 é a corrente que suporta 1200N/mm2 ou mais.

Exemplo: Grau de qualidade x Carga de trabalho

Este sistema de classificação em graus também é aplicado a ganchos, elos, conectores, manilhas e outros acessórios, indicando a compatibilidade destes, em termos de resistência, com o grau apropriado da corrente.

Voltar a Página Anterior

Força G aplicada no transporte

Na direção do motorista 80%
Para os lados 50%
Para a traseira 50%

Voltar a Página Anterior

Recomendações e Restrições de Uso

Lingas de corrente e acessórios não devem:

• Ser submetidas a meios ácidos ou alcalinos.
• Ser zincadas, galvanizadas, receber tratamento de superfície que envolva ácidos, bases e alta temperatura. Tais processos, quando necessários, devem ser feitos exclusivamente pelo fabricante.
• Ser submetidas, pelo usuário, a nenhuma espécie de tratamento térmico, termoquímico e soldas.
• Ser submetidas a temperaturas superiores a 400°C. Tal situação compromete permanentemente a capacidade de carga.
• O fabricante deverá ser consultado quando as correntes forem submetidas a produtos químicos de alta concentração.

Antes de qualquer uso, verifique:

• Capacidade de carga indicada na plaqueta de identificação.
• Danos visíveis ou sinais de desgaste que possam comprometer a capacidade de carga.
• Se a corrente está livre de torções ou nós.
• A presença de pontos de içamento adequados na carga.

Voltar a Página Anterior

Normas Brasileiras Aplicáveis

Normas brasileiras foram desenvolvidas pela ABNT (Associação Brasileira de Normas Técnicas) com base nas normas internacionais, sendo estas as aplicáveis:

• NBR ISO 1834: Corrente de elos curtos para elevação de cargas - condições gerais de aceitação.
• NBR ISO 3076: Corrente de elos curtos para elevação de cargas - Grau T (8), não calibrada, para lingas de correntes, etc.
• NBR ISO 15516-1: Corrente de elos curtos para elevação de cargas - Lingas de correntes parte 1: Requisitos e métodos de ensaio.
• NBR ISO 15516-2: Corrente de elos curtos para elevação de cargas - Lingas de correntes parte 2: Uso, manutenção e inspeção.
• NR-11 – Norma regulamentadora de segurança e medicina do trabalho.

Voltar a Página Anterior

Inspeções de Correntes

As correntes utilizadas em movimentação de cargas devem ser inspecionadas pelo menos uma vez por ano e, dependendo do tipo de trabalho, semestralmente.
Substituições de correntes devem ser feitas quando seu diâmetro médio (dm) em qualquer ponto tenha sofrido redução igual ou superior a 10% do diâmetro nominal.

Para esta conclusão, deve-se adotar a seguinte fórmula:

Devem também ser substituídas as correntes que apresentarem deformação por dobra ou torção, amassamento, entalhamento, trinca ou alongamento no comprimento externo maior que 3%, o que corresponde a umalongamento no passo interno maior que 5%, caracterizando, assim,deformação plástica. Em caso de dúvidas, solicite mais informações ao nosso departamento de assistência técnica.

Voltar a Página Anterior

Identificação das lingas RUD

Como identificar uma corrente RUD

Voltar a Página Anterior

Tipos de Amarração de Carga

Amarração Vertical (por Atrito)
Amarração Inclinada
Amarração Diagonal

Voltar a Página Anterior

Principais coeficientes de atrito entre materiais

Material	Seco	Molhado	Oleado
madeira/madeira	0,20-0,50 µ	0,20-0,25 µ	0,05-0,15 µ
madeira/metal	0,20-0,50 µ	0,20-0,25 µ	0,02-0,10 µ
metal/metal	0,10-0,25 µ	0,10-0,25 µ	0,01-0,10 µ
concreto/madeira	0,30-0,60 µ	0,30-0,50 µ	0,10-0,20 µ
