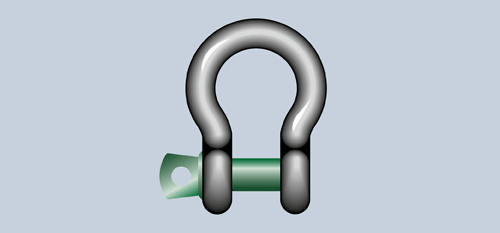

G-4161 Manilha âncora pino grau 6 standard

Produtos - G-4161
Material :  Corpo e pino forjado em aço de alta resistência, temperado e revenido.
Fator de segurança :  6:1
Norma :  EN 13889, ASME B30.26, Fed. Spec. RR-C-271*** Tipo IVA Classe 2, grau A
Acabamento :  Galvanização a quente.
Temperatura :  -40°C até +200°C
Certificação :  2.1 | 2.2 | 3.1 | MTCa | DNV GL 0378 | CE | ABS PDA | ABS MA
Produto Manilha G-4161 Detalhes
CMT
(t)		 b
(mm)		 c
(mm)		 d
(mm)		 e
(mm)		 f
(mm)		 g
(mm)		 h
(mm)		 i
(mm)		 Peso
(kg)		 Solicitar
Orçamento		 Download
desenho 3D
1 11 22,5 10 17 36,5 26 63,5 54 0,14
2 16 34 13 22 51 32 89 73 0,36
3,25 19 40 16 27 64 43 110 89 0,63
4,75 22 46 19 31 76 51 129 103 0,63
6,5 25 52 22 36 83 58 144 119 1
8,5 28 59 25 43 95 68 164 137 1,5
9,5 32 66 28 47 108 75 185 153 2,21
12 35 72 32 51 115 83 201 170 3,16
13,5 38 80 35 57 133 92 227 186 5,55
17 42 88 38 60 146 99 249 203 7,43
25 50 103 45 74 178 126 300 243 12,84
35 57 111 50 83 197 138 331 272 18,15
42,5 65 130 57 95 222 160 377 310 26,29
55 70 145 65 105 260 180 433 344 37,6
Demais tamanhos e modelos sob consulta
