G-4163 âncora parafuso

Material	: Corpo e pino forjado em aço de alta resistência, temperado e revenido.
Fator de segurança	: 6:1
Norma	: EN 13889, ASME B30.26, Fed. Spec. RR-C-271*** Tipo IVB Classe 3, grau A
Acabamento	: Galvanização a quente.
Temperatura	: -40°C até +200°C
Certificação	: 2.1 \| 2.2 \| 3.1 \| MTCa \| DNV GL 2.7-1 a/b* \| DNV GL 0378 \| CE \| ABS PDA \| ABS MA

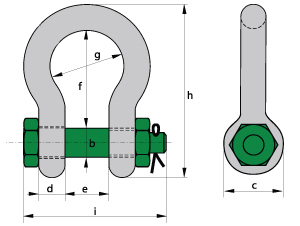

CMT (t)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	g (mm)	h (mm)	i (mm)	Peso (kg)
1	11	22,5	10	17	36,5	26	63,5	60	0,16
1,5	13	25	11	19	43	29	73	67	0,22
2	16	34	13	22	51	32	89	82	0,42
3,25	19	40	16	27	64	43	110	98	0,74
4,75	22	46	19	31	76	51	129	114	1,18
6,5	25	52	22	36	83	58	144	130	1,77
8,5	28	59	25	43	95	68	164	150	2,58
9,5	32	66	28	47	108	75	185	166	3,66
12	35	72	32	51	115	83	201	178	4,91
13,5	38	80	35	57	133	92	227	197	4,91
17	42	88	38	60	146	99	249	202	8,19
25	50	103	45	74	178	126	300	249	14,22
35	57	111	50	83	197	138	331	269	19,53
42,5	65	130	57	95	222	160	377	301	28,33
55	70	145	65	105	260	180	433	330	39,59
85	83	162	73	127	329	190	527	380	62
Demais tamanhos e modelos sob consulta
