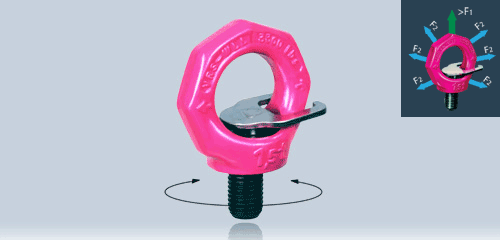

STARPOINT VRS

Este olhal se ajusta à direção da carga, permitindo o içamento mesmo quando posicionado horizontalmente. O que só é possível com RUD STARPOINT e proibido com o DIN 580, facilitando o içamento com lingas de 2, 3 ou 4 ramais.
Este olhal é 100% inspecionado quanto a presença de trincas. Fator de Segurança 4:1.

Obs. A indicação de capacidade de carga gravada no corpo do olhal refere-se sempre à pior condição de trabalho (90°). Quando içado na posição vertical (0°) a capacidade aumenta expressivamente (ex.: VRS M16 na posição horizontal (90°) = 1,5 ton. Na posição vertical (0°) = 4 ton).

Carga máxima de trabalho em toneladas (t)

Modo de Içamento	Direção da Carga	VRS M8	VRS M10	VRS M12	VRS M16	VRS M20	VRS M24	VRS M30	VRS M36	VRS M42	VRS M48
	0°	1	1	2	4	6	8	12	16	24	32
	0°	2	2	4	8	12	16	24	32	48	64
	90°	0,4	0,4	0,7	1,5	2,3	3,2	4,5	7	9	12
	90°	0,8	0,8	1,5	3	4,6	6,4	9	14	18	24
	0°-45°	0,56	0,56	1	2,1	3,2	4,5	6,3	9,8	12,6	16,8
	45°-60°	0,4	0,4	0,7	1,5	2,3	3,2	4,5	7	9	12
	A*	0,4	0,4	0,7	1,5	2,3	3,2	4,5	7	9	12
	0°-45°	0,8	0,8	1,5	3,1	4,8	6,7	9,4	14,7	18,9	25
	45°-60°	0,6	0,6	1,1	2,2	3,4	4,8	6,7	10,5	13,5	18
	A*	0,4	0,4	0,7	1,5	2,3	3,2	4,5	7	9	12
Solicitar Orçamento
Download desenho 3D
A* = Assimétrico

Exemplo de Aplicação

STARPOINT VRS

Video comparativo com DIN-580
